IoT REŠITEV
Pametne električne
polnilnice
Mreža polnilnic za električna kolesa in e-skiroje se po Sloveniji hitro širi. Občine, turistične destinacije in drugi ponudniki v svojo infrastrukturo vlagajo z namenom spodbujanja trajnostne mobilnosti, razvoja kolesarskega turizma in zagotavljanja dodatnih storitev za uporabnike.
Toda postavitev polnilnic je šele prvi korak, potrebno jih je tudi primerno upravljati. Kako lahko vemo ali polnilnica dejansko deluje, koliko električne energije porabi in kako pogosto se uporablja? Pri klasičnih polnilnicah ti podatki niso na voljo. Upravljalci lahko stanje polnilnic preverijo le na sami lokaciji, obenem lahko o porabi elektrike le ugibajo. Odgovor na te dileme prinaša IoT rešitev za oddaljeno spremljanje e-polnilnic.
Pametne IoT e-polnilnice

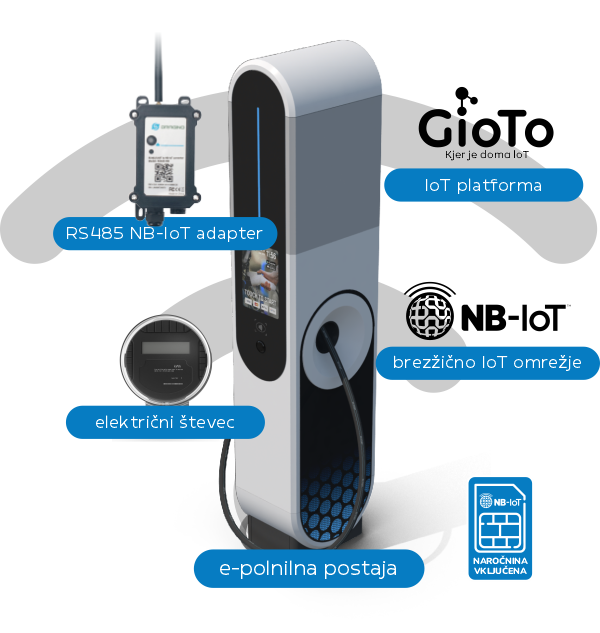

IoT nadgradnja polnilne infrastrukture
IoT rešitev omogoča preprosto nadgradnjo obstoječih in novih e-polnilnic z merjenjem porabe električne energije in oddaljenim nadzorom njihovega delovanja.
- V polnilno postajo ali namensko električno omarico namestimo ustrezen električni števec, ki neprestano v realnem času meri porabo električne energije. Števec je preko RS485 komunikacijskega adapterja povezan v mobilno NB-IoT omrežje.
- Adapter se napaja neposredno prek zunanjega DC12V priključka, za redundanco ima vgrajeno baterijo, ki omogoča delovanje tudi ob izpadu napajanja 220V.
- Izmerjeni podatki se samodejno brezžično prenašajo v oblačno IoT platformo GIoTo. V njej je na voljo pregled stanja vseh polnilnic v realnem času.
Rešitev povezuje merjenje porabe električne energije, mobilno NB-IoT povezljivost in platformo GIoTo v celovito rešitev za pametni nadzor e-polnilnic.
Ključne prednosti rešitve
Centraliziran nadzor
Oddaljeno spremljanje stanja polnilnic v spletni aplikaciji na zaslonu telefona ali računalnika.
Zgodovina meritev
Pregled podatkov in analiza trendov za sprejemanje odločitev na podlagi realnih podatkov.
Parametri elektrike
Merjenje napetosti (V), električnega toka (A), moči (W) in porabe energije (kWh).
Pregled stroškov
Spremljanje kumulativne porabe elektrike ter časa polnjenja v izbranem obdobju.
Zaznavanje uporabe
Razlikovanje med stanjem mirovanja in stanjem delovanja oziroma polnjenja za prepoznavo uporabe.
SMS in email alarmi
Opozorila ob zaznavi težav za takojšen odziv in manj potrebe po rutinskih terenskih pregledih.
Centraliziran nadzor
Spremljanje stanja polnilnic v pregledni spletni aplikaciji na zaslonu telefona ali računalnika.
Zgodovina meritev
Pregled podatkov in analiza trendov za sprejemanje odločitev na podlagi realnih podatkov.
SMS in email alarmi
Opozorila ob zaznavi težav za takojšen odziv in manj potrebe po rutinskih terenskih pregledih.
Parametri elektrike
Merjenje napetosti (V), električnega toka (A), moči (W) in porabe energije (kWh).
Zaznavanje uporabe
Razlikovanje med stanjem mirovanja in stanjem delovanja oziroma polnjenja.
Pregled stroškov
Spremljanje kumulativne porabe elektrike ter časa delovanja v izbranem obdobju.

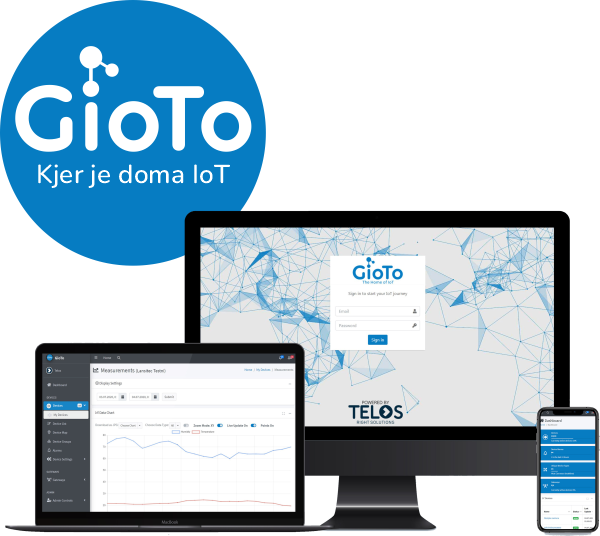

IoT platforma GIoTo
VSI PODATKI NA ENEM MESTU
Oddaljeno spremljanje stanja e-polnilnic in meritve porabe električne energije v realnem času
GIoTo je osrednja IoT platforma, ki e-polnilnice povezuje v enotno, s podatki podprto mrežo. Samodejno zbira in prikazuje podatke o električnih parametrih, porabi energije ter stanju posameznih polnilnih postaj. Upraviteljem omogoča oddaljen nadzor nad infrastrukturo, analizo uporabe in boljše načrtovanje stroškov ter vzdrževanja. Vsi podatki in stanje polnilnic so uporabikom vsak trenutek na voljo preko spletne aplikacije na njihovih telefonih in računalnikih.
Upraviteljem so v realnem času na voljo podatki o:
- trenutni in skupni poraba električne energije
- zgodovina meritev – dnevna, mesečna in letna poraba
- trendi porabe skozi čas
- primerjava porabe med posameznimi lokacijami
- nenavadna odstopanja in morebitne nepravilnosti
- stanje posamezne merilne naprave in komunikacije
Alarmiranje - SMS in email obvestila
Obveščanje o težavah – zaznavanje prekoračitev mejnih vrednosti električnih parametrov in porabe ter samodejno pošiljanje email in SMS alarmov vsem željenim uporabnikom.
Nadzor delovanja – opozarjanje ob izpadu oziroma daljši odsotnosti podatkov iz posamezne polnilnice.
Nastavljivi alarmni pogoji – možnost določanja pravil in pragov glede na zahteve posamezne lokacije.
Mobilno NB-IoT omrežje za prenos podatkov
Mobilna IoT povezljivost – brezžičen prenos podatkov prek povsod prisotnega mobilnega omrežja, za komunikacijo ni treba vzpostaviti lastne infrastrukture.
Različni tipi polnilnic – univerzalna rešitev, ki se z modularnim pristopom lahko prilagodi vsem tipom polnilnic.
Predplačniški Simpl NB-IoT paket – preprosta NB-IoT povezljivost, brez pogodb in vezave.
Pametne IoT e-polnilnice

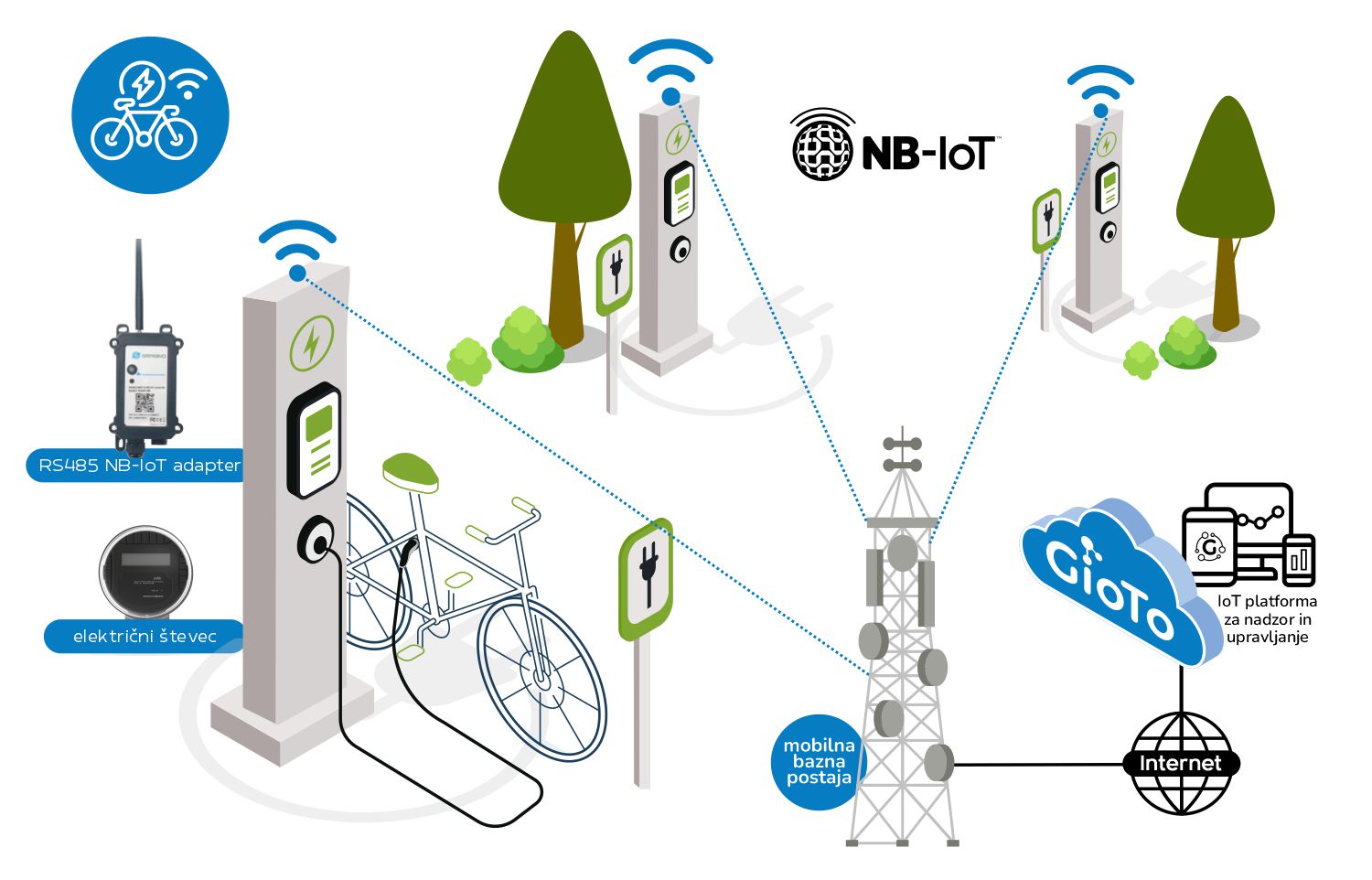

Kako rešitev deluje?
Rešitev temelji na povezovanju obstoječih in novih električnih polnilnic z IoT tehnologijo, ki omogoča avtomatsko merjenje električnih parametrov, prenos podatkov in centraliziran oddaljeni nadzor. V polnilno postajo se vgradi električni števec z vmesnikom RS485, ki meri napetost (V), električni tok (A), električno moč (W) in porabljeno električno energijo (kWh). Meritve se odčitavajo prek komunikacijskega protokola Modbus RTU in posredujejo komunikacijskemu modulu Dragino NB-IoT RS485, ki skrbi za povezavo merilne opreme z mobilnim omrežjem NB-IoT. Vgrajena in aktivirana je predplačniška SIM kartica s 5 letno naročnino.
Prek mobilnega omrežja se podatki prenašajo v oblačno IoT platformo GIoTo, kjer se centralno zbirajo, obdelujejo, shranjujejo in prikazujejo v preglednem spletnem vmesniku. Upravljavec lahko tako spremlja meritve posamezne polnilnice, analizira zgodovino porabe, primerja podatke med lokacijami ter pridobi kompleten oddaljen vpogled v stanje in uporabo celotne mreže polnilne infrastrukture.
Na podlagi električnih meritev je mogoče prepoznati tudi stanje mirovanja, ko poraba ni zaznana, in stanje uporabe oziroma polnjenja, ko je poraba prisotna. Platforma omogoča spremljanje kumulativne porabe energije in časa zaznanega polnjenja v izbranih časovnih obdobjih. Na voljo je tudi sistem alarmiranja, ki željene uporabnike prek SMS in email sporočil samodejno obvesti o težavah.
Ključna prednost arhitekture je modularna nadgradnja obstoječe infrastrukture. Za povezovanje merilnih podatkov ni potrebna vzpostavitev lokalnega Wi-Fi omrežja ali lastnega LoRaWAN prehoda, saj komunikacija poteka prek mobilnega omrežja NB-IoT. Rešitev je zato primerna tudi za geografsko razpršene lokacije, saj ni skrbi z zagotavljanje povezanosti na splet. Mobilna povezava omogoča tudi postopno vključevanje dodatnih polnilnic v enoten sistem nadzora.
S kombinacijo merilne opreme, NB-IoT povezljivosti in platforme GIoTo se posamezne polnilnice povežejo v centralno nadzorovano IoT infrastrukturo, ki upravljavcem zagotavlja podatkovno osnovo za učinkovitejše spremljanje porabe električne energije, analizo uporabe in načrtovanje vzdrževanja.
