IoT REŠITEV
Ultrazvočno
merjenje pretokov
Ultrazvočno merjenje pretokov je sodobna rešitev za natančno in zanesljivo brezkontaktno merjenje pretokov tekočin ter porabe toplote. Z enostavno namestitvijo, nizkimi stroški vzdrževanja in IoT integracijo za daljinsko odčitavanje, prinaša številne prednosti za različne panoge. Je idealna izbira za merjenje porabe toplote v sistemih daljinskega ogrevanja, nadzor delovanja vodovodnih omrežij in spremljanje tekočin v industriji.
Kaj pridobimo z ultrazvočnim IoT merjenjem pretokov?
Oddaljeno merjenje
pretokov tekočin
Merjenje
porabe toplote
Brezkontaktno
ultrazvočno zaznavanje
Preprosta in
hitra montaža
Neprestane
samodejne meritve
Nižji stroški
vzdrževanja
Za vse dimenzije
in materiale cevi
Različne
vrste tekočin
Kako rešitev deluje?
Pred namestitvijo v merilnik vnesemo parametre cevi, ki jo bomo spremljali (premer, debelina, material) in tipe tekočin. Glede na potrebe določimo tudi kako pogosto merilnik pošilja podatek o stanju, recimo vsakih 5 minut, 1x na uro itd. V IoT platformi GIoTo je na voljo grafičen vpogled v trenutno stanje pretokov vseh vključenih odjemnih mest in pregled nad zgodovino meritev. Omogočen je prikaz številnih dejavnikov, tudi hitrosti, količine in temperature tekočin.
Ultrazvočno IoT merjenje pretokov predstavlja pomemben napredek v tehnologiji spremljanja in upravljanja industrijskih procesov. Z združevanjem natančnih in zanesljivih ultrazvočnih merilnikov s prednostmi IoT tehnologije omogoča bolj učinkovito, prilagodljivo in proaktivno upravljanje tekočin v različnih industrijah.

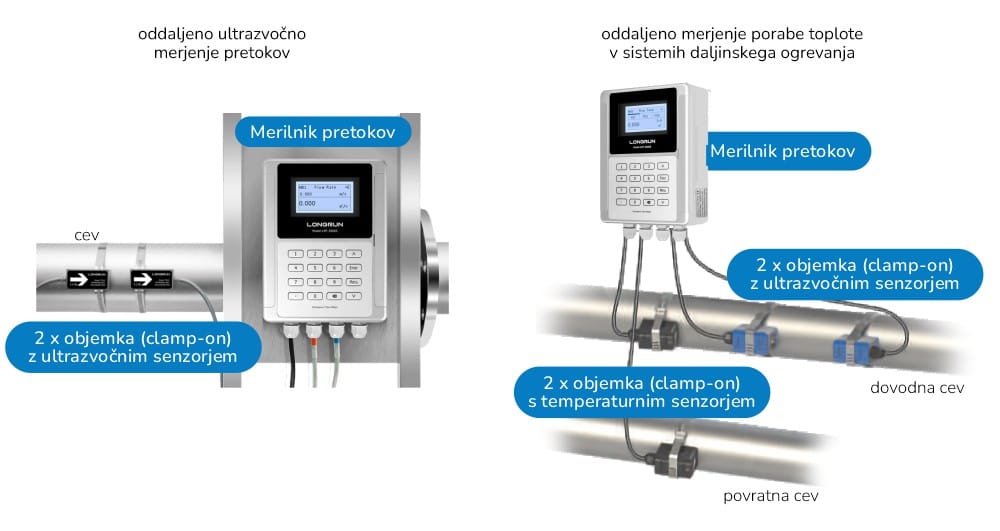

Shema rešitve: ultrazvočne meritve pretokov in temperature se izvajajo s pomočjo namenskih merilnikov. Izmerjeni podatki se v živo brezžično prenašajo v splet prek LoRaWAN ali NB-IoT omrežja. V IoT platformi GIoTo je na voljo grafičen vpogled v trenutno stanje pretokov vseh odjemnih mest in pregled nad zgodovino meritev.
Ultrazvočno IoT merjenje pretokov
daljinsko ogrevanje|vodovodna omrežja|kemično industrijo|živilsko predelovalno industrijo|naftno in plinsko industrijo
Poleg pretoka ultrazvočni merilniki merijo tudi temperaturo dovodnega in povratnega voda. Ko merilci združijo podatke o pretoku in temperaturni razliki, izračunajo količino porabljene toplote v kW. Meritve se pošiljajo v splet za daljinsko odčitavanje v sistemih daljinskega ogrevanja.
Natančno spremljanje pretokov vode je ključno za upravljanje vodnih virov in zmanjšanje izgub zaradi puščanj. Ultrazvočni IoT merilniki omogočajo sprotno spremljanje porabe vode in odkrivanje puščanj, kar pripomore k bolj učinkovitemu upravljanju vodnih omrežij.
Merjenje pretokov različnih kemikalij je ključno za natančno doziranje in mešanje, kar povečuje kakovost izdelkov. Ultrazvočni IoT merilniki omogočajo natančne meritve in sprotno prilagajanje procesov, kar prispeva k boljši produktivnosti in zmanjšanju odpadkov.
V živilskopredelovalni industriji je natančno merjenje pretokov ključno za zagotavljanje kakovosti in skladnosti izdelkov. Ultrazvočni IoT merilniki omogočajo natančne meritve, kar pripomore k boljšemu nadzoru nad proizvodnimi procesi in zagotavlja visoko kakovost končnih izdelkov.
V naftni in plinski industriji je natančno merjenje pretokov tekočin in plinov ključnega pomena za varnost in učinkovitost proizvodnje ter distribucije. Ultrazvočni merilniki omogočajo spremljanje pretokov v realnem času, kar pomaga pri optimizaciji procesov in preprečevanju nesreč.
Chao sensor – Ultrasonic Flow Meter
Ultrazvočni merilnik pretoka
Chao Sensor ultrazvočni merilnik pretokov deluje na osnovi ultrazvočnih valov, ki se širijo skozi tekočine. Namenske ultrazvočne sonde, pošiljajo visoko frekvenčne zvočne valove v dveh smereh: v smeri pretoka in proti smeri pretoka. Merilnik neprestano v živo meri čas, ki ga zvočni valovi potrebujejo, da prepotujejo določeno razdaljo. Razlika v času nam da podatek o hitrosti in količini tekočin – pretoku.
Podprte so meritve pretokov v ceveh s premerom od DN 32 mm do 6000 mm. Cevi so lahko jeklene, lito železne, bakrene, aluminijaste, betonske ali plastične. Spremljamo lahko pretoke širokega nabora tekočin – tople, hladne in odpadne vode, goriv (zemeljski plin, nafta, bencin, maziva) in različnih kemikalij. Brezkontaktno merjenje omogoča, da lahko merimo tudi korozivne in strupene tekočine. Ultrazvočni merilniki ne povzročajo tlačnih izgub, saj ne posegajo v tok tekočine in tako ohranjajo učinkovitost sistema.
V merilni sistem lahko dodamo tudi namenske PT100 temperaturne senzorje in z njimi merimo temperaturo tekočin. Na voljo so Clamp-on in vgradne izvedbe senzorjev, razpon meritev od -40 do +160 °C. Z njimi dobimo možnost merjenja porabe toplotne energije v kWh. To je idealna rešitev za sisteme daljinskega ogrevanja. Vsi izmerjeni podatki se prikazujejo na vgrajenem LCD zaslonu. Na integriran serijski RS-485 izhod povežemo LoRaWAN ali NB-IoT adapter, ki v realnem času brezžično prenaša izmerjene podatke v IoT omrežje in nadzorno IoT platformo GIoTo, kjer jih uporabniki spremljajo na svojih napravah.
Napajanje je izvedeno neposredno prek DC napajalnika. Merilna mesta dodajamo v sistem po potrebi, namestitev dodatne enote ali prenos obstoječe na drugo cev je zelo preprosta. Velika prednost ultrazvočnih merilnikov pretokov Chao sensor je tudi zelo atraktivna cena.
Ultrazvočne brezkontaktne meritve
Preprosta in hitra montaža
Zelo preprosta in hitra neposredna montaža, brez potrebe po prekinitvi pretoka ter zapletenih in dragih inštalacijah.
Različni premeri in materiali cevi
Velika natančnost
Robustno ohišje - IP67/68
Grafičen prikaz meritev
V platformi GIoTo na daljavo spremljamo trenutne vrednosti pretokov, temperature in energije ter analiziramo zgodovino meritev.
Velika prednost merilnikov je zelo preprosta in hitra neposredna montaža, brez potrebe po prekinitvi pretoka ter zapletenih in dragih inštalacij. Meritve se izvajajo popolnoma brezkontaktno. Namenska ultrazvočne in temperaturne senzorje s pomočjo objemk (clamp-on) preprosto pritrdimo neposredno na zunanjo steno cevi in brezstične meritve samodejno stečejo. Ker ni gibljivih delov in senzorji niso izpostavljeni tekočini, so manj podvrženi obrabi in koroziji. To prinaša manj potreb po vzdrževanju in daljšo življenjsko dobo naprav ter nižje stroške vzdrževanja.
Spremljanje pretokov na telefonu
Zgodovina meritev
Samodejno pošiljanje alarmov
generiranje poročil
API izvoz podatkov
Ultrazvočne meritve v praksi
Poglejte si fotogalerijo postavitve rešitve ultrazvočnega merjenja pretokov in temperature v kotlovnici poslovnega objekta.
