Senzorji nivojev Milesight
Serija EM400
Nivoji na dlani
Trenutno stanje in zgodovina
nivojev v cm, litrih in % na
zaslonu telefona ali računalnika
Vsi tipi zbiralnikov
Nivoji v zabojnikih, kontejnerjih,
silosih, rezervoarjih za vse
vrste materialov in snovi
Nastavljivi alarmi
Samodejno pošlje e-mail in
SMS sporočil ob preseganju
vnešenih vrednosti
Brezstične meritve
Tri tehnologije zaznavanja:
ultrasonična, laserska – ToF
in radarska – 60GHz
Natančno in prilagodljivo
Neprestano merjenje razdalij
od 2 cm do 12 m z
natančnostjo do 2 mm
Baterijsko napajanje
Nizka poraba energije
za več letno nemoteno
delovanje z enim setom baterij

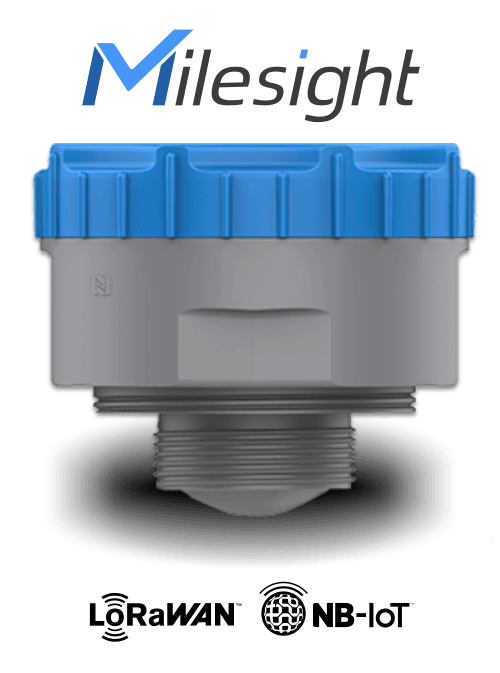

Milesight serija EM400
Brezstično merjenje nivojev v številnih IoT aplikacijah
Milesight serija EM400 združuje napredne IoT senzorje za brezkontaktno merjenje razdalje in nivojev. Uporabljamo jih za zanesljivo in natančno oddaljeno spremljanje nivojev vseh vrst materialov v različnih industrijskih in infrastrukturnih okoljih. Merimo lahko razdalje od 2 cm do 12 m v vseh tipih zabojnikov, kontejnerjev, silosov, rezervoarjev in nivoje vodnih površin. Senzorji uporabljajo tri tehnologije za brezstično zaznavanje nivojev: ultra sonično, lasersko in radarsko. Tako je zagotovljena optimalna izbira na vse tipe aplikacij.

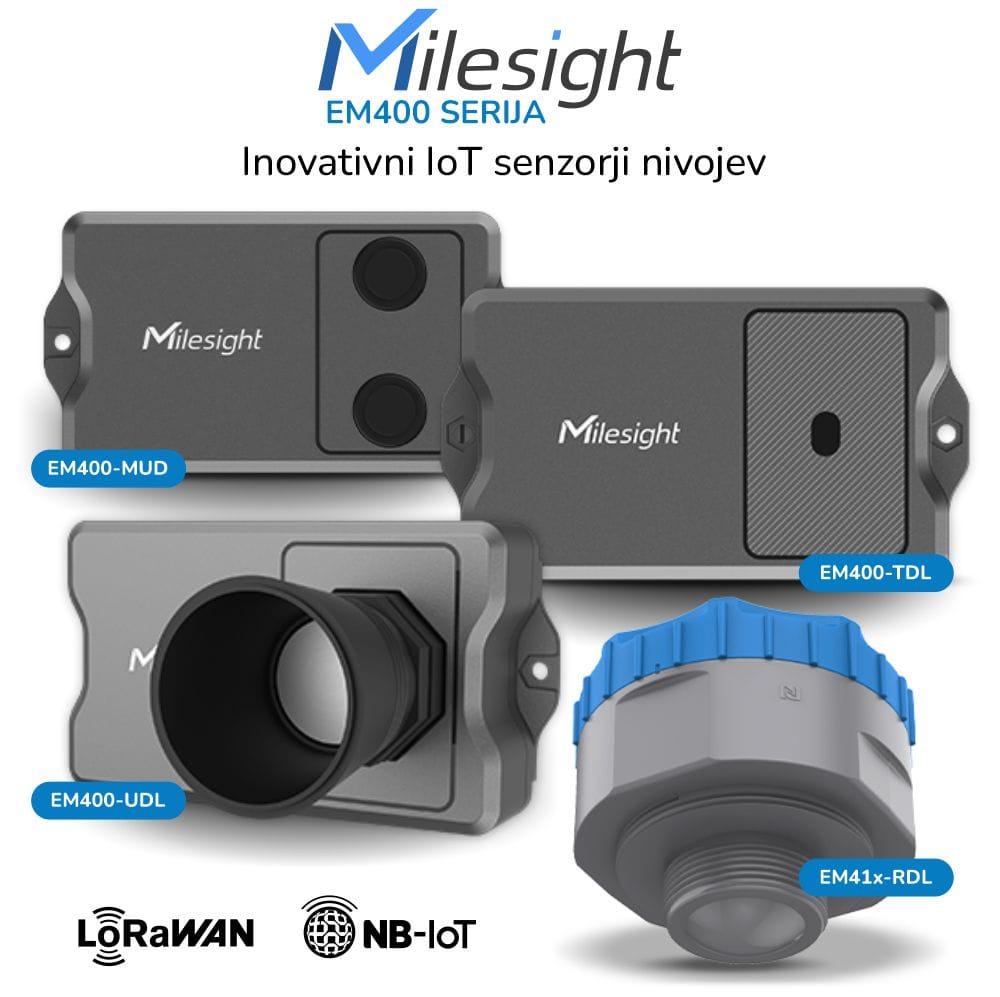

Modelske izvedbe Milesight senzorjev nivojev

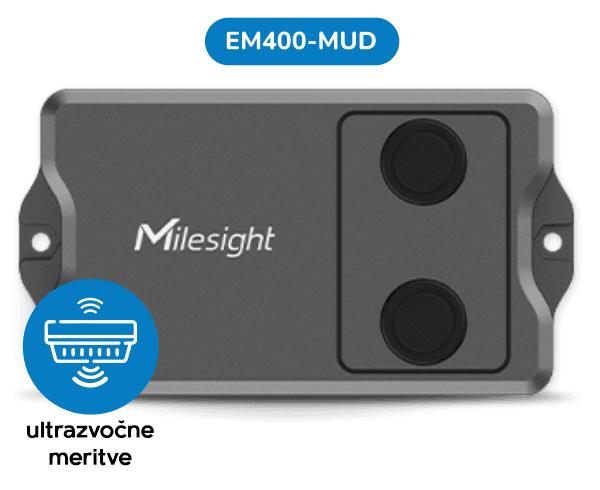

Milesight EM400-MUD
Kompakten brezkontaktni ultrazvočni senzor, zasnovan za stabilno in dolgoročno merjenje nivojev v industrijskih in infrastrukturnih okoljih. Senzor odlikuje nizka poraba energije, ki omogoča večletno delovanje na baterijsko napajanje, ter robustno IP67 industrijsko ohišje z visoko stopnjo zaščite pred prahom in vlago.
Zaradi brezkontaktnega principa merjenja ni izpostavljen koroziji ali mehanski obrabi, kar zmanjšuje potrebo po vzdrževanju. EM400-MUD je optimalna izbira za rezervoarje, cisterne, zabojnike in jaške, kjer so okoljski pogoji relativno stabilni in je zahtevana stroškovno učinkovita, a profesionalna rešitev.
Merilni razpon: 3 – 450 cm, natančnost: 2%.

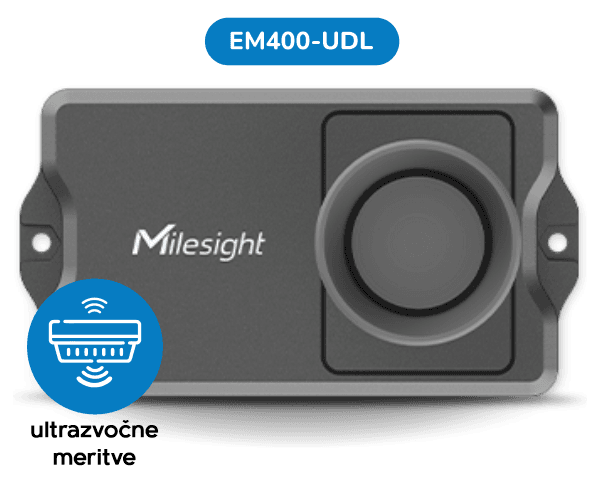

Milesight EM400-UDL
Zmogljivejša ultrazvočna različica senzorja z večjim merilnim območjem, namenjeno aplikacijam, kjer so merilne razdalje daljše ali kjer je potrebna večja fleksibilnost montaže. Senzor uporablja optimiziran ultrazvočni oddajnik in naprednejšo obdelavo signala za bolj stabilnost merite na razdaljah do 10 m.
Industrijska zasnova omogoča uporabo v zunanjih in zahtevnejših okoljih, vključno z vodnimi sistemi, komunalnimi objekti in večjimi industrijskimi rezervoarji. EM400-UDL združuje robustnost, razširjeno merilno zmogljivost in energetsko učinkovitost, kar ga uvršča med univerzalne senzorje za širok spekter aplikacij.
Merilni razpon: 25 – 1000 cm, natančnost: 2%

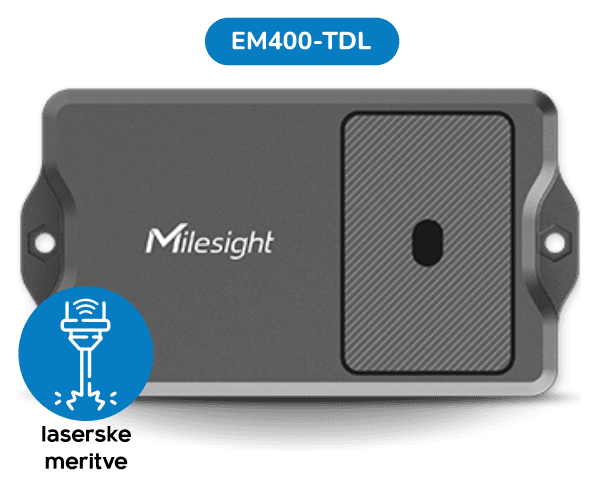

Milesight EM400-TDL
EM400-TLD uporablja ToF – Time-of-Flight lasersko tehnologijo, ki omogoča zelo ozek merilni kot in visoko natančnost na krajših do srednjih razdaljah. Zaradi usmerjenega laserskega žarka je posebej primeren za aplikacije, kjer je prostor omejen ali kjer obstaja tveganje za neželene odboje od sten rezervoarja.
Senzor omogoča hitro odzivnost in stabilne meritve tudi pri neravnih ali strukturiranih površinah merjenega materiala. Kompaktna zasnova omogoča enostavno montažo v tehnične komore, manjše rezervoarje ali specializirane zabojnike. EM400-TLD je idealna izbira, kadar je poleg zanesljivosti ključna tudi visoka natančnost zaznavanja nivoja
Merilni razpon: 2 – 350 cm, natančnost: 2 cm

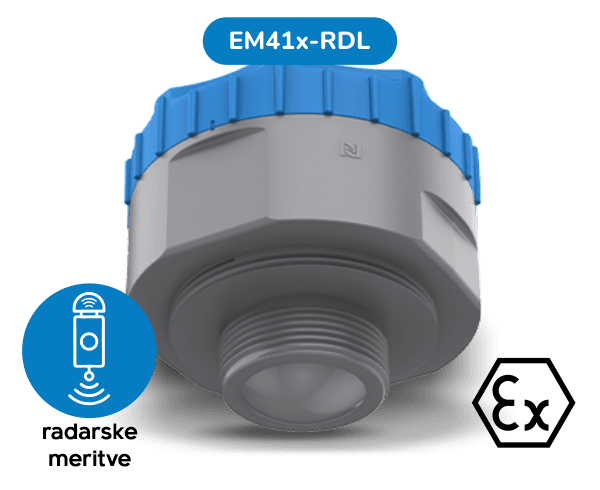

Milesight EM41x-RDL
EM41x-RDL je industrijski radarski senzor, ki deluje na 60 GHz frekvenčnem pasu in uporablja FMCW tehnologijo za izjemno stabilno in natančno merjenje razdalje. Radarska tehnologija omogoča zanesljivo delovanje v prisotnosti pare, kondenzacije, pene, prahu ali temperaturnih nihanj, kjer ultrazvočna ali laserska metoda težje ohranjata stabilnost.
Ozek merilni kot omogoča uporabo tudi v ozkih vertikalnih strukturah, kot so jaški ali silosi. Robustni IP68 senzor je certificiran za uporabo v ATEX Zone 0 eksplozivnih okoljih, recimo v rezervoarjih z vnetljivimi snovmi. Velika prednost je rudi opcijski priključek za zunanjo anteno, kaj olajša vzpostavitev povezave v okoljih s slabim prodiranjem IoT signala.
Merilni razpon: 30 cm – 12 m, natančnost: 2-5 mm
Fizikalni principi
Tehnologije merjenja
Za merjenje nivojev tekočin in materialov senzorji EM400 uporabljajo tri brezkontaktne merilne tehnologije: ultrazvočna, laserska (ToF) in radarska. Vse temeljijo na principu merjenja razdalje med senzorjem in površino medija. Izbira ustrezne tehnologije je odvisna predvsem od merilnega območja, okoljskih pogojev in zahtevane natančnosti. Kombinacija teh pristopov omogoča prilagodljivo in zanesljivo rešitev za vse industrijske aplikacije merjenja nivojev.
Ultrazvočna meritve
Laserske meritve
Radarske meritve

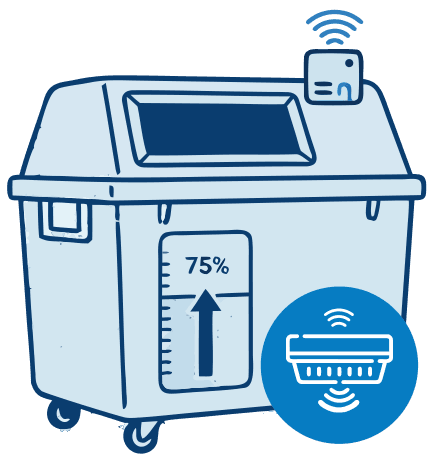

Ultrazvočna meritve
Ultrazvočni senzorji neprestano oddajajo visokofrekvenčne zvočne valove in merijo čas povratnega odboja. Tako omogočajo natančno brezkontaktno merjenje razdalje z minimalnim vplivom zunanjih dejavnikov. Ultrazvočni fizikalni princip merjenja je primeren za meritve vseh materialov v neagresivnih okoljskih pogojih. Je odlična izbira za večino standardnih industrijskih aplikacij, recimo merjenje količine odpadkov v komunalnih zabojnikih.

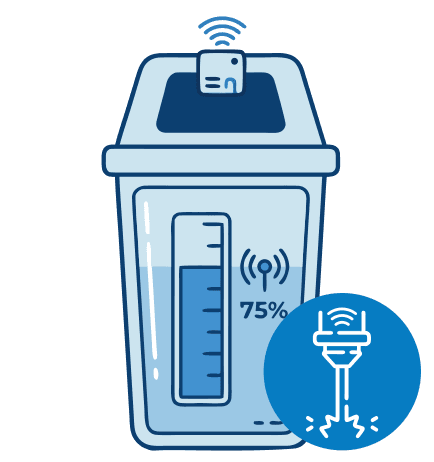

Laserske meritve
Model EM400-TLD za izvajanje meritev uporablja ToF – Time-of-Flight lasersko tehnologijo, kjer se meri čas potovanja laserskega impulza od senzorja do površine. Ključna prednost tehnologija je zelo ozek svetlobni snop, ki omogoča izjemno natančne meritve z zelo majhno slepo (‘mrtvo’) cono. Zato je optimalen izbor za aplikacije, kjer se meritve izvajajo v zelo ozkih zbiralnikih, recimo v manjših koših za smeti ali ozkih in visokih zabojnikih.

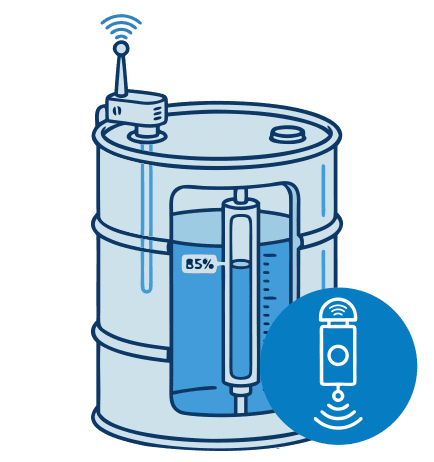

Radarske meritve
Serija EM41x-RDL temelji na mm-valovnem radarju (60 GHz) z ozkim 8° snopom. Radarska tehnologija omogoča zelo dobro prodiranje skozi prah in paro, ter je obenem minimalno podvržena vplivov temperature, motnosti in ambientalnega šuma. Zagotavlja zelo visoko natančnost in stabilnost merjenja v najbolj zahtevnih okoljih. S podporo za ATEX standard je omogočeno merjenje nivojev tudi v rezervoarjih z vnetljivimi in eksplozivnimi snovmi.

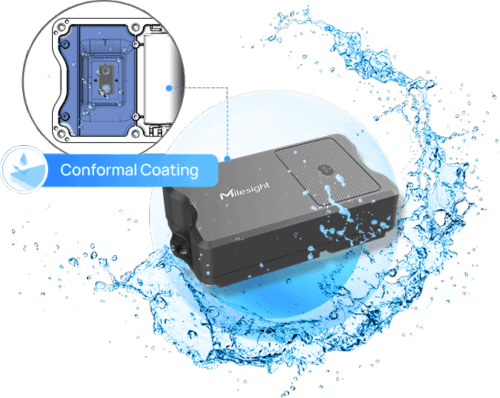

IP67 / IP68
Robustno ohišje
Zelo robustno ohišje s podporo za IP67/68 nivo zaščite je primerno za uporabo v najbolj zahtevnih okolijskih pogojih. Do živega jim ne pridejo niti ekstremna temperatura, voda ali prah. Za dodatno zaščito poskrbi konformni zaščitni premaz iz tanke polimerne folije, ki je nanešen na tiskana vezja (PCB), kar prinaša vodotesnost tudi v najbolj zahtevnih industrijskih okoljih. Model EM411-RDL se ponaša tudi z ATEX Zone 0 certifikatom za namestitev v nevarna, eksplozivna okolja.
Napredne lastnosti
Inteligentne funkcije za pametno upravljanje nivojev
Brezžično IoT omrežje
Baterijsko napajanje
Senzor temperature
Senzor premikanja
Podprte komunikacijske tehnologije
- LoRaWAN je zasebno ali javno LPWAN IoT omrežje, ki ga preprosto vzpostavimo s pomočjo LoRaWAN bazne postaje. Odlikuje ga nizka poraba energije, domet signala do 15 km v ruralnih okoljih in 3 km v mestih.
- NB-IoT / Cat M LPWAN povezovanje deluje prek vseprisotnih mobilnih 4G/5G omrežji. Za vzpostavitev povezave v senzor preprosto vstavimo namensko SIM kartico. NB-IoT modeli imajo vgrajen tudi GPS modul s čimer omogočijo lokacijske storitve, recimo sledenje komunalnim kontejnerjem.
Do 10 letna življenjska doba baterij
Baterijsko napajane senzorje odlikuje zelo nizka poraba energije, kar zagotavlja do 10 letno avtonomno delovanje z enim setom zamenljivih baterij (odvisno od intervalov pošiljanja podatkov). Baterijsko napajanje omogoča montažo tudi na lokacijah brez električne infrastrukture. Nizkoenergijska zasnova in optimizirani komunikacijski intervali zmanjšujejo stroške vzdrževanja ter podaljšujejo operativno življenjsko dobo sistema. Takšen pristop omogoča hitro implementacijo in preprosto razširljivost tudi pri večjem številu merilnih mest.

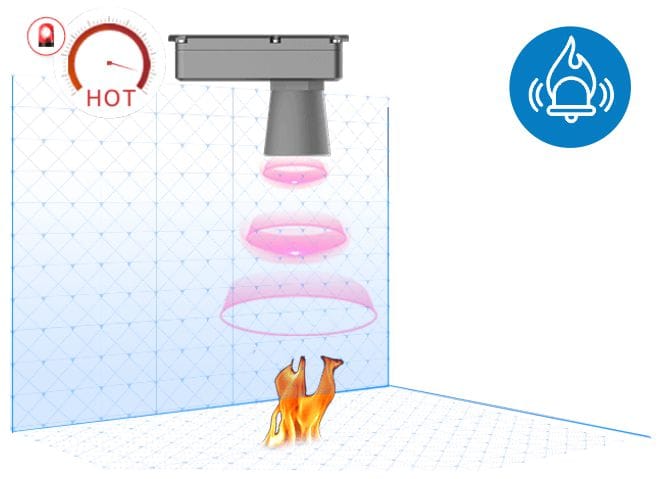

Vgrajen senzor temperature
Neprekinjeno spremljanje toplotnih razmer na lokaciji namestitve omogoča zaznavanje nenadnih ali neobičajnih temperaturnih porastov, ki lahko nakazujejo tveganje za pregrevanje, samovžig ali začetno fazo požara.
V aplikacijah, kot so komunalni kontejnerji, silosi s sipkimi materiali, skladišča gorljivih snovi, lahko pravočasno zaznana temperaturna anomalija sproži alarmni mehanizem in omogoči hitro ukrepanje. Sistem omogoča nastavitev pragov za pošiljanje alarmov v obliki email in SMS sporočil, kar izboljša odzivni čas in zmanjša potencialno materialno škodo.

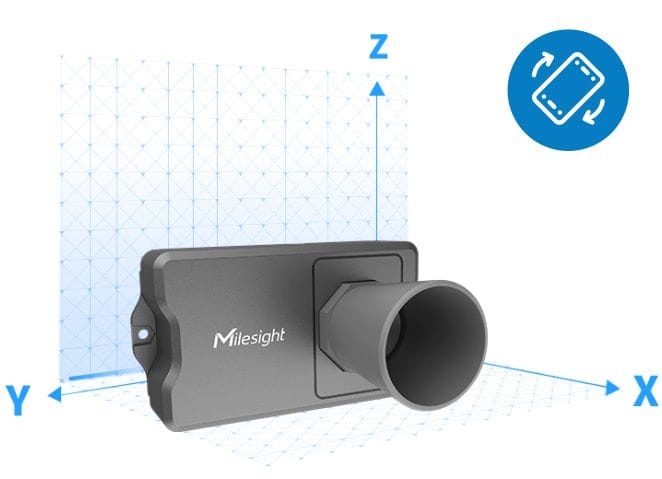

Senzor premikanja za zaznavo anomalij
Vgrajen senzor nagibanja (tilt senzor) omogoča zaznavanje spremembe orientacije naprave glede na referenčni položaj. Ob zaznani spremembi naklona sistem prek aplikacije GIoT soamodejno sproži alarmin ga pošlje nastavljenim uporabnikom v obliki email ali SMS sporočila. Ta funkcionalnost je posebej pomembna pri zunanjih ali težko dostopnih namestitvah, kjer lahko mehanski vplivi, vibracije, vandalizem ali posegi tretjih oseb vplivajo na pravilnost meritev in stanje nadzorovane opreme.
Milesight serija EM400
Milesight serija EM400 združuje napredne IoT senzorje za brezkontaktno merjenje razdalje in nivojev. Uporabljamo jih za zanesljivo in natančno oddaljeno spremljanje nivojev vseh vrst materialov v različnih industrijskih in infrastrukturnih okoljih.
Z Milesight EM400 senzorji nivojev lahko merimo razdalje od 2 cm do 12 m v vseh tipih zabojnikov, kontejnerjev, silosov, rezervoarjev in nivoje vodnih površin. Senzorji uporabljajo tri tehnologije za brezstično zaznavanje nivojev: ultra sonično, lasersko in radarsko. Tako je zagotovljena optimalna izbira za vse tipe aplikacij.
Baterijsko napajane senzorje odlikuje zelo nizka poraba energije, kar zagotavlja do 10 letno nemoteno delovanje z enim setom zamenljivih baterij (8000mAh). Zelo robustno ohišje s podporo za IP67/68 nivo zaščite omogoča uporabo v najbolj zahtevnih okolijskih pogojih. Do živega jim ne pridjo ekstremna temperatura, voda ali prah. Za dodatno zaščito poskrbi konformni zaščitni premaz iz tanke polimerne folije, ki je nanešen na tiskana vezja (PCB). Namenski premaz poskrbi za dodatno zaščito elektronska vezja za zaščito pred vlago, vročino in vdorom snovi. Tako omogoča delovanje tudi v najbolj zahtevnih industrijskih okoljih. Model EM411-RDL se ponaša z ATEX Zone 0 certifikatom zato je primeren za namestitev v nevarna – eksplozivna okolja. Idealna izbira za merjenje nivojev v energetiki.

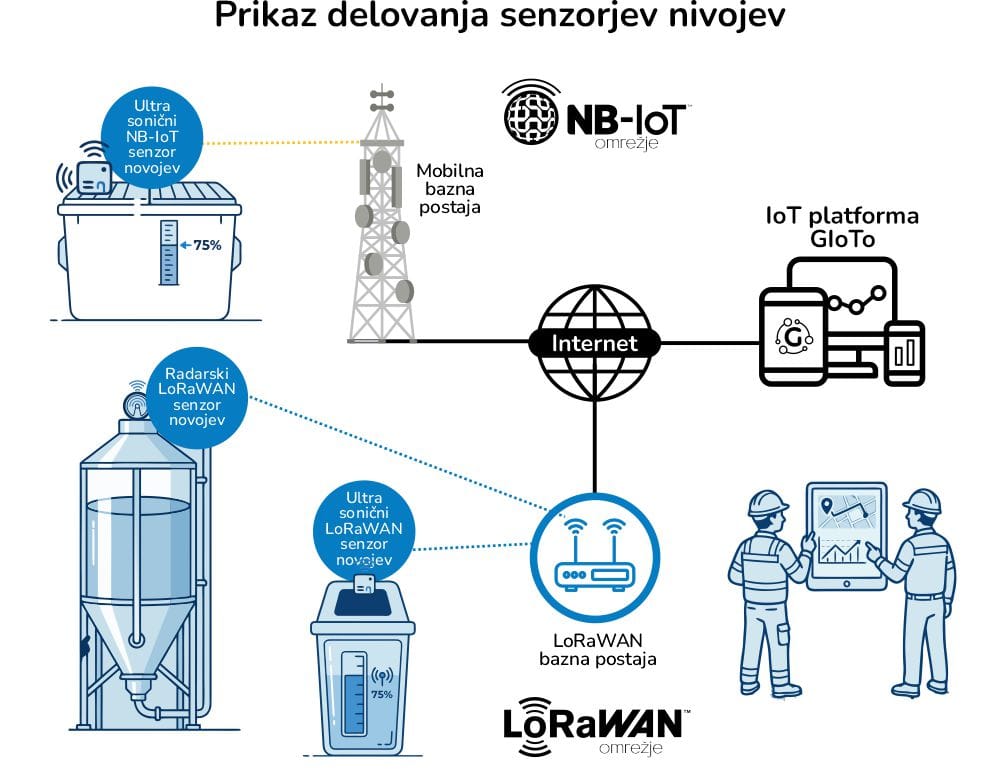

Vsi podatki o izmerjenih nivojih se v realnem času prek LoRaWAN ali NB-IoT omrežja brezžično prenašajo na splet in v IoT platformo GIoTo, kjer so prikazani v pregledni grafični obliki. V njej lahko uporabniki na svojih telefonih ali računalnikih na daljavo preverite trenutne nivoje in zgodovino meritev na vseh lokacijah. Ob preseganju nastavljenega nivoja ali drugem dogodku (zaznan požar ali prevrnitev), sistem samodejno pošlje e-mail / SMS alarm z opozorilom. Vgrajen NFC / BLE čip omogoča neposredno nastavljanje senzorjev prek brezplačne mobilne aplikacije Milesight Toolbox.
Serija Milesight EM400 predstavlja celovito paleto merilnih senzorjev, ki zaradi različnih tehnologij merjenja, robustne zasnove, dolge življenjske dobe baterije in širokih komunikacijskih možnosti odgovarja na potrebe sodobnih industrijskih IoT rešitev za merjenje nivojev. Uporabljamo jih za različne industrijske in okoljske aplikacije – od nadzora nivojev v rezervoarjih do spremljanja polnosti komunalnih zabojnikov ali monitoringa vodnih teles.
Zanesljiv nadzor nivojev tekočin in materialov je ključen za stabilno delovanje industrijskih procesov, optimizacijo stroškov in preprečevanje izpadov. Rešitev za merjenje nivojev, ki temelji na senzorjih Milesight serije EM400, podjetjem omogoča avtomatiziran, oddaljen in natančen vpogled v stanje rezervoarjev, silosov in jaškov – brez ročnih meritev in brez kompleksne infrastrukture.
Letaki:
- Predstavitveni letak Milesight EM400-MUD – Ultrasonični senzor nivojev (.pdf)
- Predstavitveni letak Milesight EM400-UDL – Napredni ultrasonični senzor nivojev (.pdf)
- Predstavitveni letak Milesight EM400-TDL – Laserski ToF senzor nivojev (.pdf)
- Predstavitveni letak Milesight EM41x-RDL – Radarski senzor nivojev (.pdf)
